クラウド基盤本部 Network&DCチームの尾崎です。Network&DCチームは、cybozu.com が稼働するデータセンターの契約や、データセンターネットワークの設計・構築・運用を行っています。

前2回の記事では、Neco の Kubernetes 基盤について解説しました。今回は、cybozu.com のネットワークとデータセンターについて紹介します。

【連載】Cybozu.comクラウド基盤の全貌第2回サイボウズのKubernetes基盤「Neco」の紹介 - Cybozu Inside Out | サイボウズエンジニアのブログ

【連載】Cybozu.comクラウド基盤の全貌第3回 Neco のネットワーク - Cybozu Inside Out | サイボウズエンジニアのブログ

Cybozu.com が稼働するデータセンター

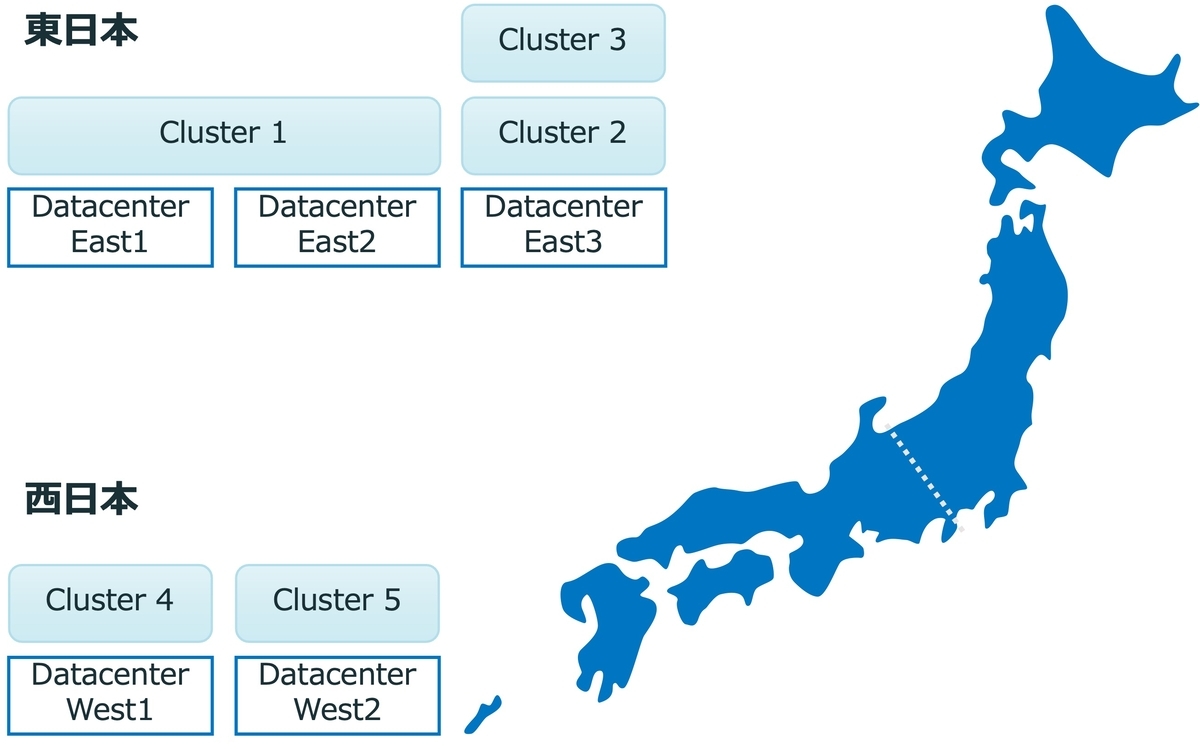

サイボウズは国内にある複数のデータセンターにラックを借り、そこにサーバーやネットワーク機器をオンプレミスで設置・運用しています。Kubernetes 基盤もオンプレミスの機材で稼働しています。Neco の Kubernetes クラスターは複数存在し、各クラスターは複数のデータセンターをまたいで利用しています。災害などへの耐性を高めるため、Kubernetes クラスターは東日本と西日本のデータセンターに分散されています。また、データセンター間は専用線で接続され、通信は全て暗号化されています。

データセンターネットワーク

はじめに Kubernetes クラスターのネットワークに触れておきます。Kubernetes のノードは、Leaf-Spine アーキテクチャで構成されるネットワークに接続しています。各ラックには2台のToR（Leaf）スイッチがあり、これらの Leaf スイッチは冗長化されたすべての Spine スイッチに接続されています。ラックごとにプライベート AS を割り当て、すべての Leaf-Spine スイッチは eBGP で経路交換を行っています。ルートリフレクタとして動作させている Leaf スイッチとノードは iBGP で経路交換を行っています。細かい実装に関しては、こちらをご覧ください。

Necoのネットワーク - アーキテクチャと設計編 - Cybozu Inside Out | サイボウズエンジニアのブログ

Neco のネットワーク - 実装編 - Cybozu Inside Out | サイボウズエンジニアのブログ

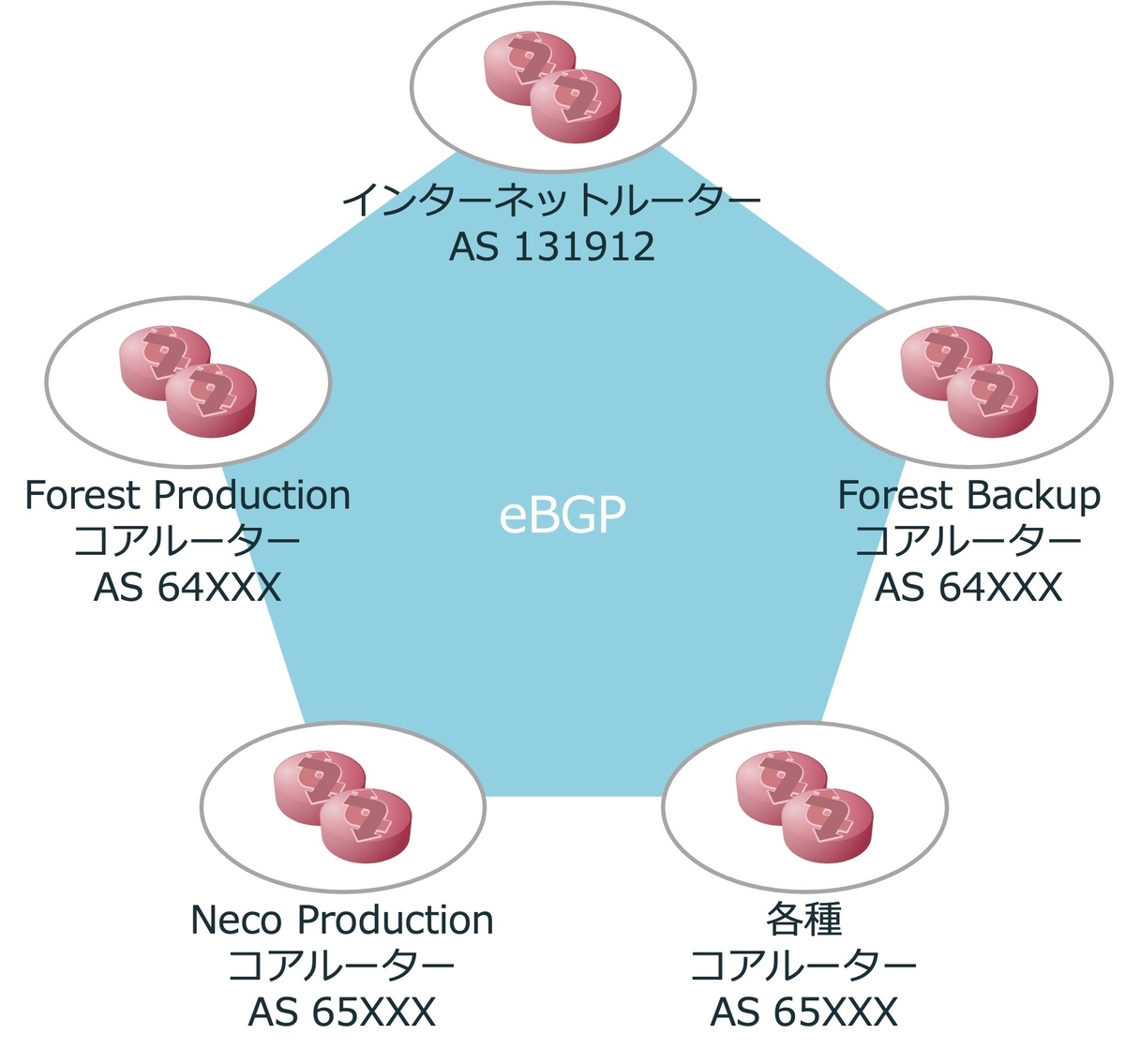

また、Neco 基盤に限らず、cybozu.com が稼働しているデータセンターネットワークの経路制御は、基本的に BGP で行っています。cybozu.com では、コンテナベースの Neco 基盤と、それ以前から利用してきた仮想マシンベースの Forest と呼ばれる基盤が稼働しています。Neco 基盤と Forest 基盤それぞれに、開発やバックアップなど、目的に応じた複数のクラスターが存在しています。各クラスターのゲートウェイとなるルータ同士は、後述する VXLAN により提供される仮想的なL2ネットワークで Point-to-Point 接続を行い、eBGP で経路交換を行っています。

データセンター間接続（Data Center Interconnection : DCI）

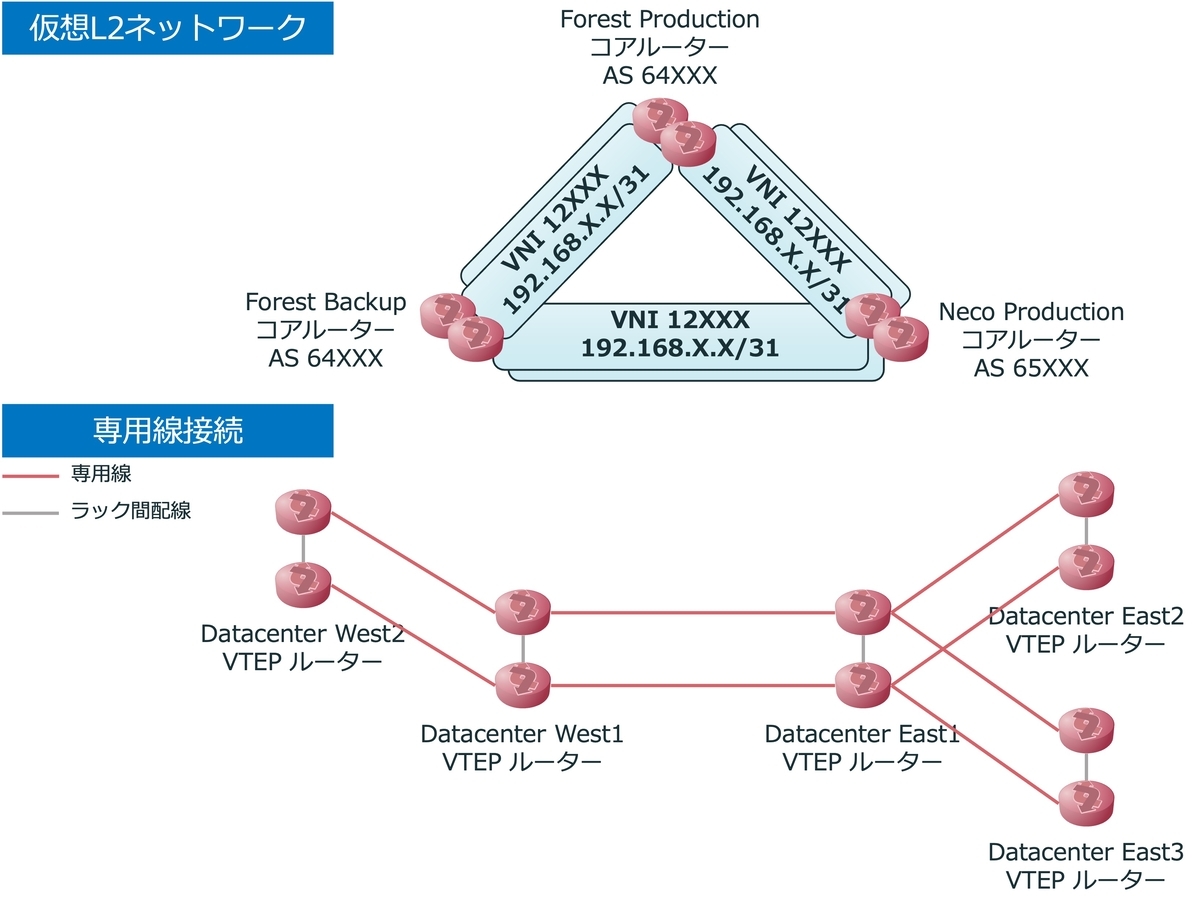

東日本と西日本において、ハブとなるデータセンターを中心に、複数のデータセンターが専用線によってスター型に接続されています。データセンター間を柔軟に接続するために、サイボウズでは EVPN-VXLAN を採用しています。冗長化された100Gの専用線は、VTEP となる L3 スイッチに接続されます。ルーティングデバイスは、VXLAN によって提供される仮想 L2 ネットワークを介して eBGP のピアを確立しています。仮想 L2 ネットワークにリンクパススルー（LPT）機能は実装していないため、ルーティングデバイス間で BFD を利用してリンク障害に備えています。

VXLAN を採用することにより、間接的に接続されたデータセンターに設置された機材同士でも、直結しているように見せることができるため、ネットワークの設計がシンプルになります。また、専用線のメンテナンス時に、迂回のオペレーションが VTEP ルーターのみで完結するというメリットがあります。

複数のデータセンターを使用している Kubernetes クラスターのネットワークは、データセンター間で Spine 同士が仮想的に直結する Back-to-Back トポロジーを採用しています。また、各データセンターごとに Spine の AS を分けています。Kubernetes の LB サービスの IP が複数のデータセンターのノードから広報されることがあります。データーセンターごとに Spine の AS を分けることで、別のデータセンターから広報される経路の AS パス長が長くなり、必ず同一データセンター内のノードにルーティングされるようになっています。

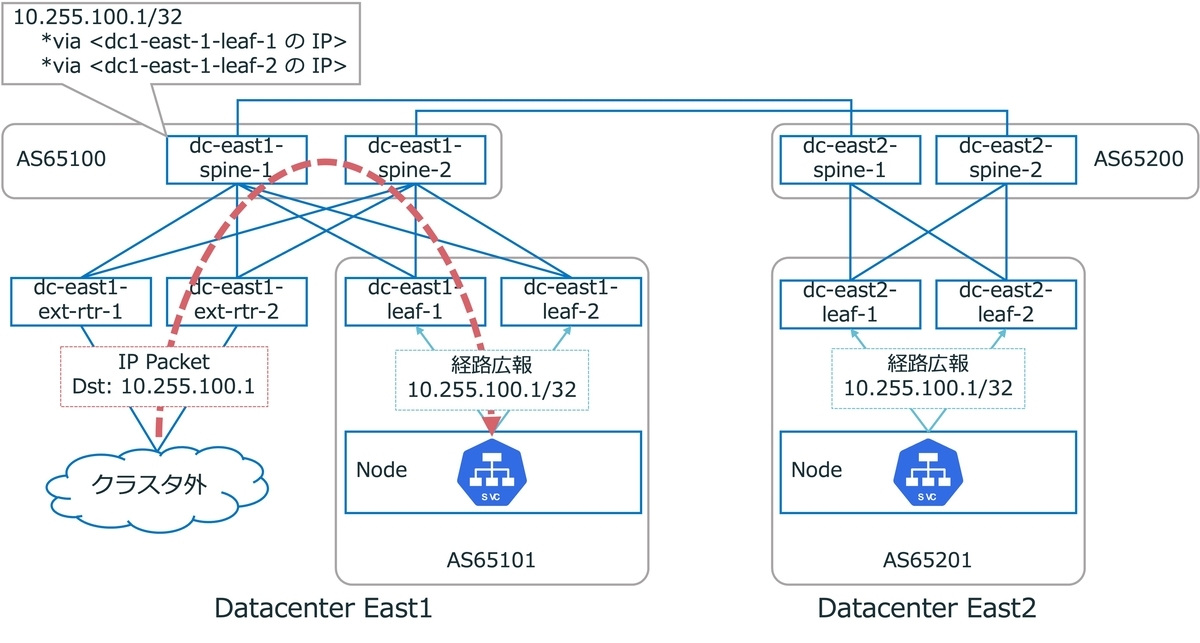

2つのデータセンターにデプロイされた Kubernetes クラスターにおける経路制御

上の図では、Kubernetes がクラスター外部のネットワークに、Datacenter East1 に設置された dc-east1-ext-rtr を介して接続されています。また、10.255.100.1/32 が Datacenter East1 と Datacenter East2 の各ノードから広報されています。dc-east1-spine が持つ BGP の経路情報は以下のようになるため、Datacenter East1 から入ってきた 10.255.100.1 宛のパケットは必ず同一データセンター内のノードへルーティングされます。

dc-east1-spine-1 が持つ BGP の経路情報
Network	Next Hop	AS Path	Best Path
10.255.100.1/32	dc-east1-leaf-1	65101	✓
10.255.100.1/32	dc-east1-leaf-2	65101	✓
10.255.100.1/32	dc-east2-spine-1	65200 65201

AS131912

これまではデータセンター内のネットワークについて記載しました。続いて、データセンターからインターネットへの接続について紹介します。サイボウズでは、安全で快適なアクセス環境をお客様に提供するため、グローバル AS131912 を取得し、自社で AS の運用を行っています。前述したデータセンターネットワークの解説で触れた AS はすべてプライベート AS を指していますが、本節で述べる AS はグローバル AS を指しています。

AS とは Autonomous System の略で、個別の組織が独自に運用しているネットワークの単位を表しています。「インターネット」は、AS が世界規模で相互に接続しているネットワークを意味します。

AS（自律システム）とは？ | JPNAP

インターネット用語1分解説～ASとは～ - JPNIC

自社で AS を運用するメリットの一つとして、ネットワークの安定性の向上が挙げられます。インターネットに接続するためには、必ず AS のネットワークに参加する必要があります。読者の皆様がインターネットにアクセスする際に AS について意識することはないかもしれません。しかし、実際には特定の AS のネットワークに参加し、そこからインターネットにアクセスしています。例えば、SIM を購入してスマートフォンでインターネットにアクセスしている場合、その SIM を介してアクセス出来るインターネットサービスプロバイダー（ISP）の AS のネットワークに接続し、そこから別の AS のネットワークに接続していることになります。

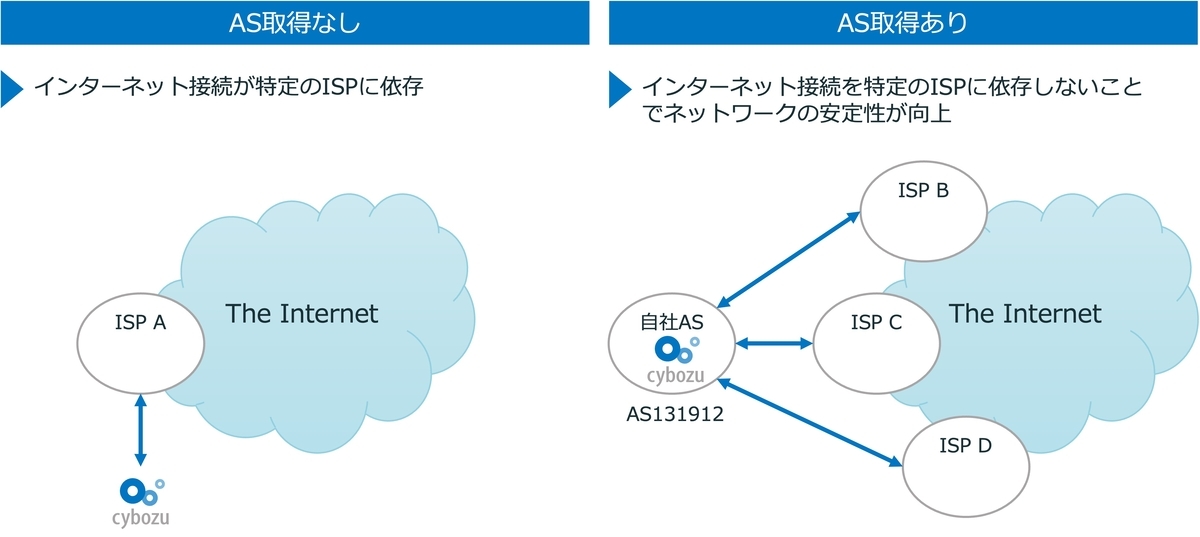

インターネットからアクセスしてもらうサービスを提供する場合も同様に、いずれかの AS のネットワークに参加する必要があります。このとき、必ずしも AS を自社で運用する必要はありません。ISP 内のネットワークにサービスを構築すれば、インターネットからアクセスしてもらうことが可能です。しかし、ISP 内のネットワークにサービスを構築した場合、その ISP 1社にインターネットへの接続が依存することになります。自社でASを運用する場合でも、インターネットに接続するためには ISP の AS と接続する必要がありますが、複数のISPを介してインターネットに接続することが可能です。こうすることで、特定のISPへの依存度を下げることができ、ネットワークの安定性を向上させることができます。

データセンターの選定

Cybozu.comがサービスを提供開始した2011年当初から、サイボウズではオンプレミスの機材を運用してきました。サービスの成長に伴い、データセンターから借りるラック数を増やしたり、使用するデータセンターを追加で契約してきました。Neco が稼働し始めた後も何度か使用するデータセンターを増やしています。

データセンターの選定について SaaS 事業者として重視している点を抜粋して紹介します。

ラックの拡張余力

2025年4月時点で、cybozu.com のために数千台規模のサーバーが稼働しています。現在も安定稼働を最優先に、十分な余裕を持たせた機材を確保しています。今後もサービスの成長に対応できる安定した基盤を維持するためには、ラックの拡張余力を確保しておくことが非常に重要です。

その一方で、首都圏のデータセンター需要は年々増加しており、データセンターのラックを確保することが難しくなってきています。サイボウズでは、複数のデータセンター事業者と交渉し、さまざまな条件を総合的に勘案して、中長期で安定的にラックを確保できるデータセンターを契約しています。最近では、2024年に新しく契約したデータセンターの利用を開始しました。このデータセンターでは、5年以上先を見据えた十分なラックの拡張余力を確保しています。

ネットワーク品質

サイボウズでは複数のデータセンターに設置した機材で cybozu.com を提供しています。また、グローバル AS を取得・運用しています。このため、ネットワークの品質は特に重要な要素となります。データセンターにおけるネットワーク品質を測る指標は非常に多岐にわたりますが、今回は読者の皆様が直感的に理解しやすい指標として、「回線引込経路」の冗長性について紹介します。

回線引込経路とは、通信ケーブルを建物内に引き込むための経路を指します。一軒家にインターネット回線を引き込む例を考えると、電柱から引っ張られた光ファイバーは以下の経路を通ります。

電柱から建物外壁
建物外壁から屋内配線を通って光コンセント
光コンセントから回線終端装置

これが回線引込経路です。データセンターにおける回線引込経路も同様に考えることができます。回線引込経路は「1. 通信ケーブルがデータセンター建屋に入線するまでの経路」と「2. 建屋内での配線経路」に大別することができます。データセンターでは、回線引込経路が2経路以上提供されることが一般的ですが、使用する回線やラックによっては、1.と2.の両方で異なる経路を取れない場合があります。サイボウズでは、複数の専用線を用意して通信経路の冗長性を確保しています。また、ネットワークの信頼性を高めるために、柔軟に専用線の回線引込経路を選択できるデータセンターを使用しています。
